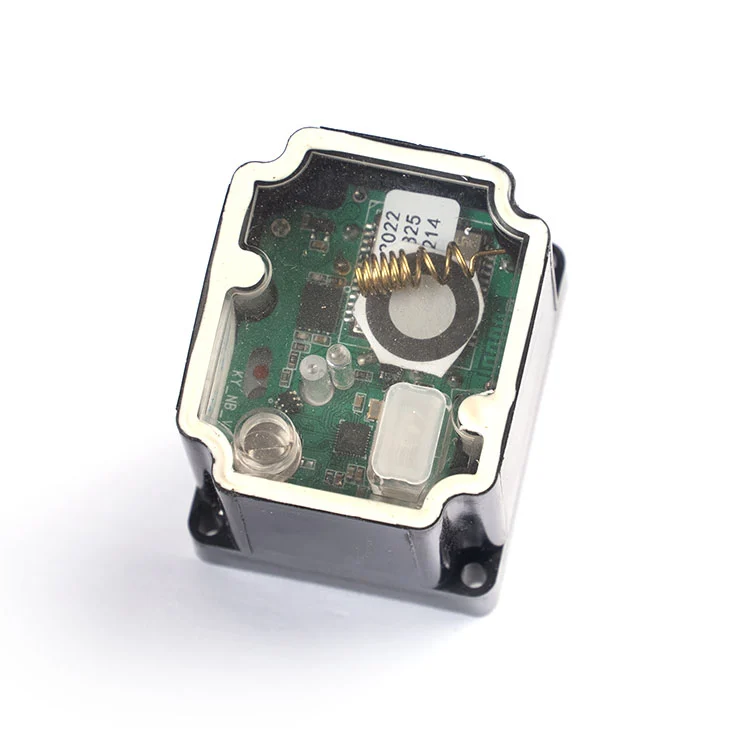

पानी मिटर मोड्युलर एक्चुएटर

के मोड्युलर एक्टुएटरले वास्तवमा खरीददारहरूको लागि समाधान गर्दछ

अधिकांश मोड्युलर-एक्चुएटर एकीकरण मुद्दाहरू मोटरबाट आउँदैनन्। तिनीहरू भल्भ साइजको लागि गलत घटाउने अनुपात, हालको ड्रले ब्याट्री प्याकलाई अपेक्षित भन्दा छिटो निकासी गर्ने, वा मिटर बोर्डसँग नमिल्ने कनेक्टर र तार परिभाषाहरू छनौट गर्दा आउँछन्। यो एक्ट्युएटरले ती तीन विफलता बिन्दुहरूलाई प्रत्यक्ष रूपमा सम्बोधन गर्दछ।

• भल्भ साइजमा दोहोरो अनुपात मिल्यो।DN15–DN20 को लागि 2400:1 र DN25 को लागि 3700:1। 3700:1 संस्करणले DN25 भल्भको उच्च सिट टर्क ह्यान्डल गर्न ≥2.7 N·m प्रदान गर्दछ, जबकि 2400:1 संस्करणले साना बोरहरूको लागि ≤10 s मा प्रतिक्रिया समय राख्छ।
• ब्याट्री-संचालित मिटरहरूको लागि कम वर्तमान ड्र।अपरेटिङ करन्ट ≤25 mA 3.6V नाममात्रमा छ, 450 mA को लक-रोटर वर्तमानको साथ। कम अपरेटिङ करन्टले एक्ट्युएटरलाई ब्याट्री प्याकबाट अत्यधिक ड्रेन बिना चलाउन अनुमति दिन्छ, जबकि लक-रोटर फिगरले भल्भ सिटमा के अपेक्षा गर्ने भनी तपाईंको ड्राइभर सर्किटलाई बताउँछ।
• PH-प्रकार 4P कनेक्टर, 6 तारहरू।4 सिग्नल लाइनहरू थप 2 पावर तारहरू। कनेक्टर मोड्युलर मिटर प्लेटफर्महरूको लागि हो जहाँ एक्चुएटर हार्ड-तार भएको सट्टा बोर्डमा प्लग हुन्छ।
• आर्द्र र बाहिरी मिटर पिटहरूको लागि IP67।आवासलाई अस्थायी विसर्जन र धुलो प्रवेशको लागि IP67 मूल्याङ्कन गरिएको छ, बाहिरी मिटर बक्सहरू, भूमिगत खाडलहरू, र आर्द्र उपयोगिता क्याबिनेटहरूको लागि उपयुक्त।

प्राविधिक विशिष्टताहरू खरीददारहरूले अर्डर गर्नु अघि प्रमाणित गर्नुपर्छ

तलको तालिकाले मानक मोड्युलर एक्ट्युएटर कन्फिगरेसनलाई प्रतिबिम्बित गर्दछ। जहाँ तपाईंको मिटर प्लेटफर्मले फरक भोल्टेज, टर्क कर्भ, वा कनेक्टर कन्भेन्सनमा काम गर्छ, यी प्यारामिटरहरूलाई OEM समीक्षाको क्रममा अनुकूलित गर्न सकिन्छ।

यदि तपाइँको मिटर बोर्डले फरक कनेक्टर प्रयोग गर्दछ वा फरक तार परिभाषाको अपेक्षा गर्दछ भने, Kaiye को ईन्जिनियरिङ् टोलीले हार्नेस समीक्षा गर्न सक्छ र एक मिल्दो कन्फिगरेसन प्रस्ताव गर्न सक्छ जुन एक असंगत बोर्डमा मानक प्लगलाई जबरजस्ती गर्नुको सट्टा।

तार र कनेक्टर: के इन्जिनियरहरू पहिले सोध्छन्

मोड्युलर मिटर प्लेटफर्महरूका लागि, एक्चुएटर मिटर बोर्ड, भल्भ स्टेम, र घेरामा फिट हुने जत्तिकै राम्रो हुन्छ। यो एक्चुएटरले PH-प्रकारको 4P कनेक्टर 6 तारहरू: 4 सिग्नल लाइनहरू र 2 पावर तारहरू प्रयोग गर्दछ। प्लग कडा तार भएको भन्दा सिधै मिटर बोर्डमा सिट गर्नको लागि हो।

पावर तार।पावर जोडीले मोटर ड्राइभलाई फीड गर्छ। ड्राइभ सर्किट 450 mA को लक-रोटर करन्टको लागि साइज हुनुपर्छ, सामान्य अपरेटिङ करन्ट ≤25 mA भए तापनि, किनभने भल्भ सिटले छोटो रूपमा उच्च प्रवाहको माग गर्न सक्छ। यदि एक्ट्युएटर फिल्ड-बदल्न मिल्ने छ भने मिटर बोर्डमा उल्टो-ध्रुवता सुरक्षा सिफारिस गरिन्छ।

सिग्नल तार।4 सिग्नल लाइनहरूले खुला / बन्द नियन्त्रण र स्थिति प्रतिक्रिया बोक्छ। यो सर्किटलाई पावर लाइन होइन, नियन्त्रण इनपुटको रूपमा व्यवहार गरिनुपर्छ, र सञ्चार मोड्युलबाट स्वतन्त्र रहनुपर्छ ताकि सञ्चार विफलताले भल्भ नियन्त्रणलाई असक्षम पार्दैन।

तार परिभाषा।हालको उत्पादन कागजातले 6 तारहरू देखाउँछ तर रङ परिभाषाहरू उत्पादन गर्नु अघि वास्तविक डाटाशीट विरुद्ध पुष्टि गरिनुपर्छ। खरीददारहरूले नमूना अनुमोदन अघि अन्तिम तारिङ रेखाचित्र र पिनआउट अनुरोध गर्नुपर्छ।

माउन्टिङ इन्टरफेस।एक्चुएटरलाई DN15–DN25 मोड्युलर स्मार्ट-मिटर भल्भ बडीहरूमा प्रयोग गरिने भल्भ स्टेम र माउन्टिङ ढाँचाको वरिपरि डिजाइन गरिएको छ। भोल्युम रिलिज गर्नु अघि, खरीददारहरूले स्टेम स्क्वायर, माउन्टिङ होल स्पेसिङ, र मिटर हाउसिङ भित्र एक्चुएटर अभिमुखीकरण पुष्टि गर्नुपर्छ। Kaiye ले उत्पादन अर्डर राख्नु अघि मेकानिकल फिट-चेकको लागि नमूना आपूर्ति गर्न सक्छ।

यदि तपाइँ मिटर हाउसिंग वा पूर्ण भल्भ एसेम्बली पनि सोर्स गर्दै हुनुहुन्छ भने, एक्चुएटरलाई सँगै समीक्षा गर्न सकिन्छ।पानी मिटर खोलर भल्भ बडी असेंबलीमा इन्टरफेस बेमेल कम गर्न।

जहाँ मोड्युलर एक्टुएटर प्रयोग गरिन्छ: भोल्युम प्रोजेक्टहरूको लागि अनुप्रयोग फिट

एक्चुएटर मोड्युलर स्मार्ट-मिटर प्लेटफर्महरूको लागि राखिएको छ जहाँ ब्याट्री-संचालित सञ्चालन, कम वर्तमान ड्र, र प्लग-इन कनेक्टर उच्च-स्पीड एक्च्युएसन भन्दा बढी महत्त्वपूर्ण छ। सामान्य भोल्युम अनुप्रयोगहरू समावेश छन्:

• स्मार्ट आवासीय पानी मिटरहरू (DN15–DN20)।बिलिङ नियन्त्रण, बक्यौता व्यवस्थापन, र अपार्टमेन्ट भवन र उपयोगिता-व्यवस्थित आवासीय खाताहरूमा चुहावट प्रतिक्रियाको लागि रिमोट खुला/बन्द। 2400:1 संस्करण प्रयोग गर्नुहोस्।
• ठूला-बोर आवासीय र हल्का व्यावसायिक मिटरहरू (DN25)।जहाँ भल्भ सिट टर्क उच्च छ र 3700:1 संस्करण भरपर्दो बन्द कायम राख्न आवश्यक छ।
• गैर-विद्युत मिटर खाडलहरू।भूमिगत र बाहिरी मिटर स्थापनाहरू जहाँ 220V मुख्य वा समर्पित पावर केबलहरू अव्यावहारिक छन्, र एक्चुएटर मिटरको ब्याट्री प्याकबाट चल्छ।
• OEM मीटर प्लेटफार्महरू।पानी-मिटर उत्पादकहरूलाई एक्चुएटर आपूर्ति जसले उपयोगितामा ढुवानी गर्नु अघि मोड्युलर एक्चुएटरलाई आफ्नै मिटर उत्पादनमा एकीकृत गर्दछ।

एक्चुएटर Kaiye को फराकिलो वाटर-मिटर कम्पोनेन्ट प्लेटफर्मको हिस्सा भएकोले, बहुविध कम्पोनेन्टहरू सोर्स गर्ने खरीददारहरूले योग्यता र रसदलाई सुदृढ गर्न सक्छन्। यदि तपाइँको परियोजनालाई मिटर स्तरमा पनि ताररहित संचार चाहिन्छ भने, एक्ट्युएटर Kaiye को साथमा काम गर्न डिजाइन गरिएको छ।वायरलेस पानी मिटरप्लेटफर्म। तपाईं पनि पूर्ण समीक्षा गर्न सक्नुहुन्छपानी मिटर actuator दायरासम्बन्धित मोडेलहरूको लागि।

गुणस्तर, स्थिरता, र के "निर्माता" को वास्तवमा यहाँ मतलब छ

B2B खरीददारहरूका लागि, "निर्माता" भनेको प्रक्रिया नियन्त्रणको अर्थ हुनुपर्छ, क्याटलग भएको व्यापारिक कम्पनी मात्र होइन। Kaiye ले ISO 9001 गुणस्तर प्रणाली सञ्चालन गर्छ, एक्चुएटर एसेम्बलीका लागि स्वचालित उत्पादन चलाउँछ, र दुई दशकभन्दा बढी समयदेखि वाटर-मिटर एक्चुएटरहरू उत्पादन गर्दै आएको छ। यो मोड्युलर एक्ट्युएटरले उत्पादन आधारबाट तीन ठोस तरिकामा फाइदा लिन्छ:

ब्याच स्थिरता।गियरहरू नियन्त्रित आयामहरूमा मिसिन हुन्छन्। स्वचालित असेम्बलीले गियर मेस, टर्क आउटपुट, र प्रतिक्रिया समयमा एकाइ-देखि-एकाइ भिन्नता घटाउँछ—जब तपाईंले उपयोगिता परियोजनामा ​​हजारौं एक्चुएटरहरू स्थापना गर्दै हुनुहुन्छ।

आगमन निरीक्षण र अन्तिम परीक्षण।मानक उत्पादनले हालको ड्र, प्रतिक्रिया समय, र भल्भ यात्राको लागि कार्यात्मक जाँचहरू समावेश गर्दछ। खरिदकर्ताहरूले भोल्युम अर्डर राख्नु अघि निरीक्षण प्रोटोकल र नमूना योजना अनुरोध गर्न सक्छन्।

ट्रेसिबिलिटी।मोडेल कोड, उत्पादन ब्याच, र परीक्षण रेकर्डहरू राखिन्छन् ताकि यदि कुनै फिल्ड समस्या देखा पर्यो भने, प्रभावित जनसंख्यालाई परियोजनामा ​​प्रत्येक कार्यकर्तालाई शंकास्पद रूपमा व्यवहार गर्नुको सट्टा अलग गर्न सकिन्छ। Kaiye को उत्पादन आधार र गुणस्तर प्रणाली को बारे मा अधिक को लागी, हेर्नुहोस्कम्पनी प्रोफाइल र निर्माण सिंहावलोकन.

OEM अनुकूलन र खरीद सर्तहरू

मोड्युलर एक्ट्युएटर मानक एकाइको रूपमा उपलब्ध छ, तर मानकको मतलब स्थिर होइन। OEM र परियोजना खरीददारहरूको लागि, निम्न वस्तुहरू सामान्यतया प्राविधिक समीक्षा पछि अनुकूलित छन्:

केबल र कनेक्टर।केबल लम्बाइ, तार गेज, रङ कोड, र कनेक्टर प्रकार तपाइँको मिटर आवास र विधानसभा स्थिरता मिलाउन निर्दिष्ट गर्न सकिन्छ।

तार परिभाषा र नियन्त्रण तर्क।खुला/बन्द सिग्नल म्यापिङ र पावर पोलारिटी तपाईंको मिटर बोर्डसँग मिलाउन सकिन्छ।

घटाउने अनुपात।यदि तपाईंको भल्भको साइज DN15–DN25 भन्दा बाहिर पर्छ, वा सिट टर्क असामान्य छ भने, वैकल्पिक गियर अनुपात वा मोटर टियर मानक 2400:1 वा 3700:1 कन्फिगरेसन भन्दा बढी उपयुक्त हुन सक्छ।

ब्रान्डिङ र प्याकेजिङ।निजी-लेबल मार्किङ, तटस्थ प्याकेजिङ्ग, र परियोजना-विशिष्ट लेबलिङ भोल्युम अर्डरहरूको लागि उपलब्ध छन्।

ठेठ MOQ र नेतृत्व समय उद्धरण मा पुष्टि गरिन्छ। मानक डेलिभरी सामान्यतया PO र नमूना पुष्टिकरण पछि 15-30 दिन हुन्छ, अर्डर मात्रा र घटक उपलब्धता मा निर्भर गर्दछ।

खरीद FAQ

मोड्युलर एक्टुएटर कुन बुद्धिमानी पानी मीटर विनिर्देशहरूको लागि उपयुक्त छ?
एक्चुएटर DN15–DN25 बुद्धिमान पानी मिटरहरूको लागि डिजाइन गरिएको हो। DN15 र DN20 मिटरको लागि 2400:1 कटौती र DN25 मिटरको लागि 3700:1 कटौती प्रयोग गर्नुहोस्, प्रत्येक क्यालिबरको भल्भ नियन्त्रण आवश्यकताहरूसँग मेल खान्छ।

कम सञ्चालन वर्तमान (≤25 mA) को फाइदा के हो?
कम अपरेटिङ करन्टले ब्याट्रीबाट चल्ने मिटरहरूको पावर खपत घटाउँछ, ब्याट्री प्रतिस्थापन चक्र विस्तार गर्छ, र सञ्चालनको क्रममा तातो र आवाज कम गर्छ।

कनेक्टर र तार कन्फिगरेसन के हो?
एक्चुएटरले PH-प्रकारको 4P कनेक्टर प्रयोग गर्दछ 6 तारहरू: 4 सिग्नल लाइनहरू थप 2 पावर तारहरू। अर्डर गर्नु अघि वास्तविक उत्पादन डाटाशीट विरुद्ध सटीक तार रङ परिभाषा पुष्टि गर्नुहोस्।

केबल, कनेक्टर, वा ब्रान्डिङ अनुकूलित गर्न सकिन्छ?
हो। केबल लम्बाइ, तार गेज, रङ कोड, कनेक्टर प्रकार, र निजी-लेबल मार्किङ भोल्युम अर्डरहरूको लागि निर्दिष्ट गर्न सकिन्छ।

नियमित अर्डरहरूको लागि डेलिभरी समय के हो?
डेलिभरी समय सामान्यतया 15-30 दिन हुन्छ, र मोडेल अवधि र अर्डर मात्राको आधारमा छोटो वा लामो हुन सक्छ।
