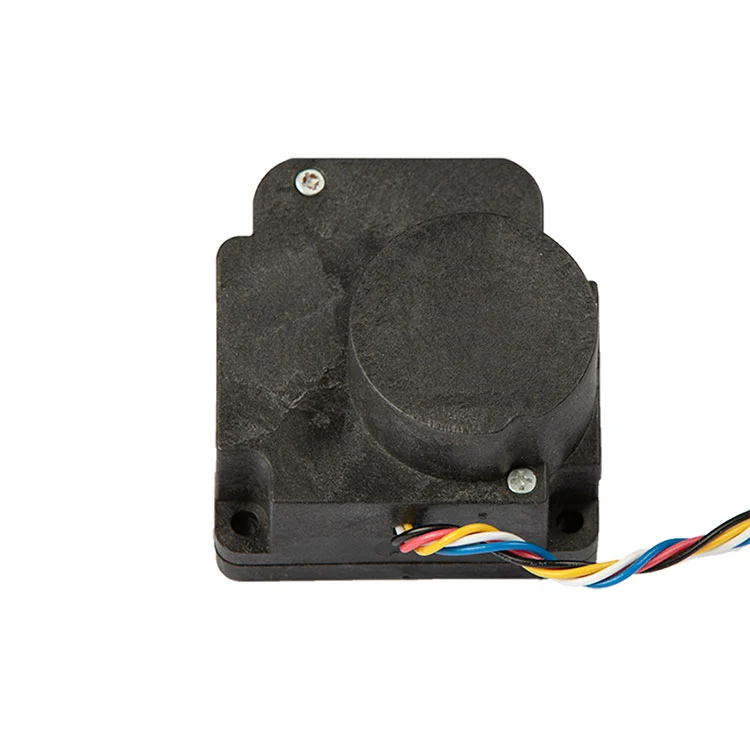

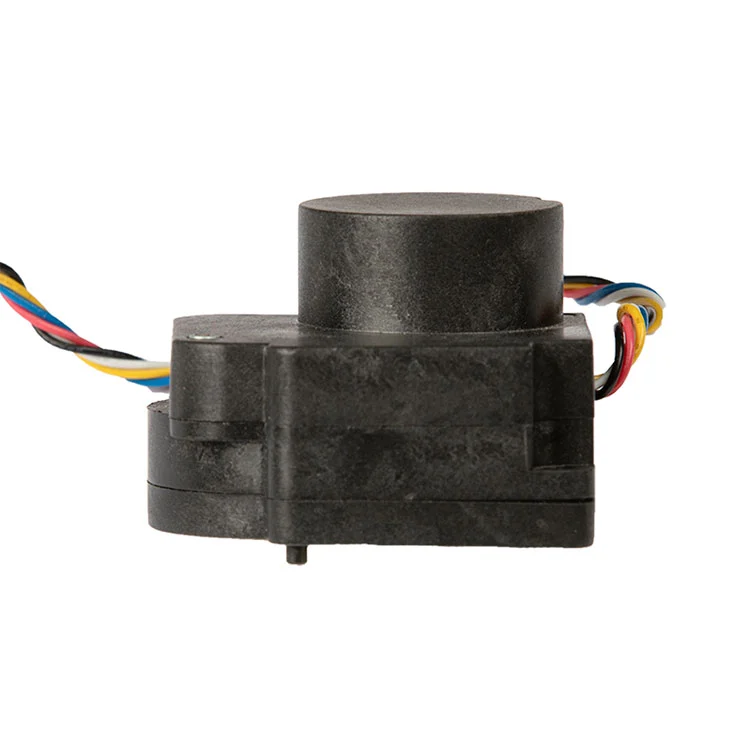

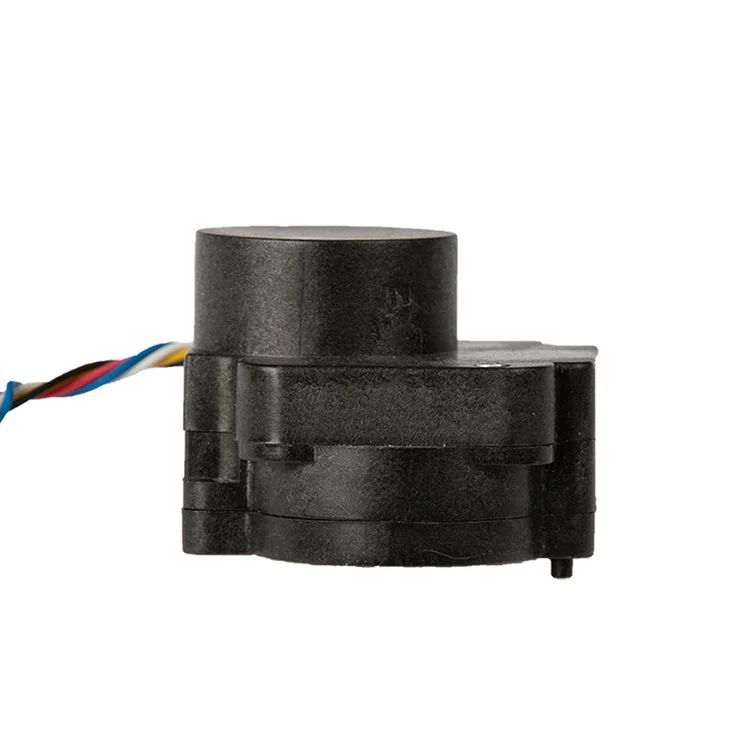

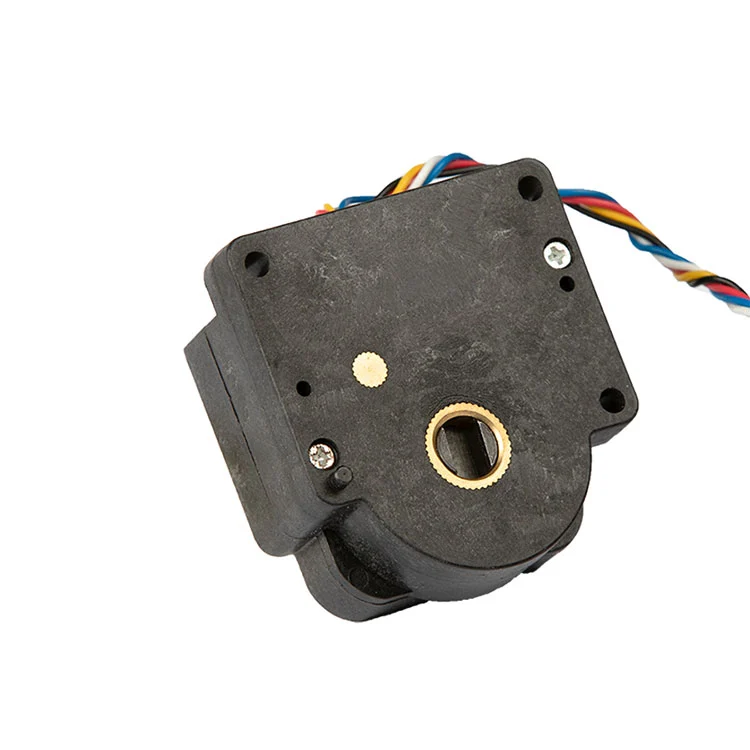

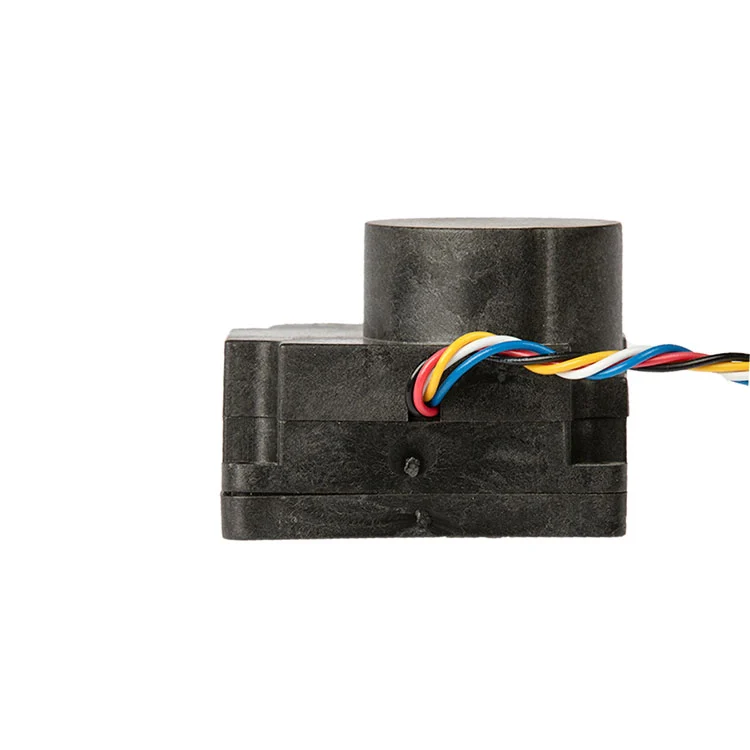

पानी मीटर भल्भ एक्चुएटर नियन्त्रक

प्राविधिक विनिर्देशहरू

वाटर मिटर भल्भ एक्चुएटर कन्ट्रोलरले निम्नानुसार मानकीकृत प्राविधिक प्यारामिटरहरू सहित स्थिर विद्युतीय कार्यसम्पादन र भरपर्दो एक्चुएशन आउटपुट फिचर गर्दछ।

तारिङ अनुक्रम र परिभाषा

पानी मिटर भल्भ एक्चुएटर कन्ट्रोलरले सजिलो स्थापना र कमिसनिङको लागि स्पष्ट संकेत परिभाषाको साथ 5 पिन तारिङ कन्फिगरेसन प्रयोग गर्दछ:

1. सेतो तार:शीर्ष स्विच संकेत (भल्भ खुला)

2. निलो तार:सिग्नलको लागि साझा टर्मिनल

3. पहेंलो तार:शीर्ष स्विच संकेत (भल्भ बन्द)

4. रातो तार:शीर्ष स्थान टर्मिनल

5. कालो तार:उच्च / निम्न स्तर टर्मिनल

नोट:ग्राहक स्थापना अभिविन्यास र अनुप्रयोग परिदृश्यहरूमा भिन्नताहरूको कारणले भल्भ खुला / बन्द स्थिति उल्टो हुन सक्छ। अन्तिम खुला / बन्द तर्क वास्तविक स्थापना र सञ्चालन सर्तहरूमा आधारित ग्राहकहरु द्वारा पुष्टि गरिनेछ।

स्थिर प्यारामिटर प्रदर्शन र मानकीकृत तारिङ डिजाइनको साथ, वाटर मिटर भल्भ एक्चुएटर कन्ट्रोलरले आवासीय र व्यावसायिक मिटरिङ प्रणालीहरूमा पानी मिटर भल्भ एक्च्युएसनको लागि भरपर्दो नियन्त्रण प्रदान गर्दछ।

यो वाटर मिटर भल्भ एक्चुएटर कन्ट्रोलर कुन पानीको मिटर व्याससँग उपयुक्त छ?

यो विशेष रूपमा DN15 र DN20 वाटर मिटरहरूको लागि डिजाइन गरिएको हो, यी मानक क्यालिबरहरूको मिटरिङ र नियन्त्रण आवश्यकताहरू मिलाउन 1500:1 को निश्चित मिटरिङ अनुपातको साथ।

० (IP0) को वाटरप्रूफ रेटिङले वास्तविक प्रयोगको लागि के अर्थ राख्छ?

IP0 ले एक्चुएटरसँग कुनै विशेष वाटरप्रूफ वा डस्टप्रूफ सुरक्षा छैन भनेर संकेत गर्दछ। यो भित्री, सुख्खा, र गैर-विसर्जन वातावरणमा स्थापनाको लागि मात्र उपयुक्त छ; पानीको प्रत्यक्ष सम्पर्क, वर्षा, वा उच्च आर्द्रता खुला हावाबाट बच्न।

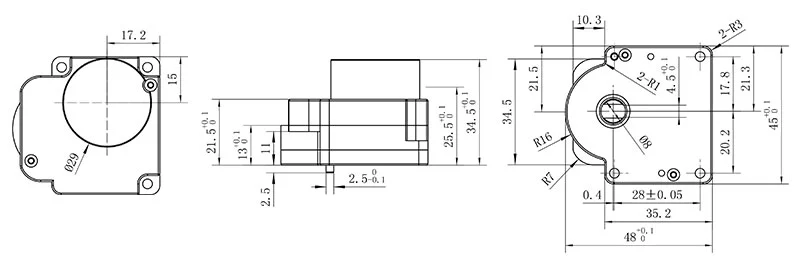

उत्पादन रेखाचित्र
